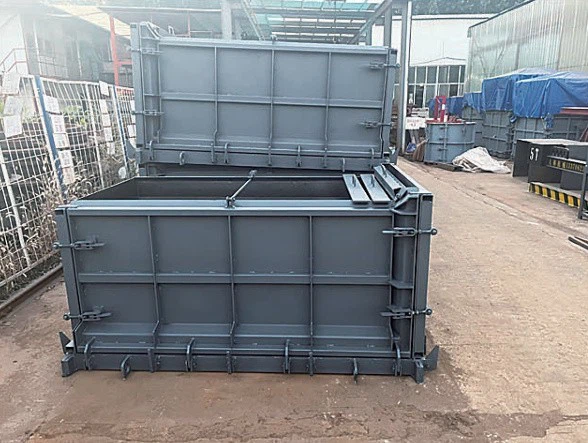

قوالب فلومهي أدوات متخصصة لتصنيع مكونات القنوات الخرسانية مسبقة الصب بمختلف التكوينات. تم تصميمها باستخدام متطلبات الأداء الهيدروليكي والسلامة الهيكلية والمتانة، وهي تستخدم مواد عالية الجودة (فولاذ Q235B/بلاستيك ABS) وتصنيع باستخدام الحاسب الآلي لتحقيق تفاوت الأبعاد بمقدار ±1.5 مم.

التطبيقات

مصممة لتصنيع مكونات القنوات مسبقة الصب المستخدمة في أنظمة الري والصرف ونقل المياه، بما في ذلك شبكات الري الزراعية وقنوات نقل المياه الهيدروليكية وأنظمة تصريف مياه الأمطار البلدية ومرافق الصرف الصناعي.

يمكن للقوالب إنتاج مكونات قناة قابلة للتكيف مع التدرجات المختلفة (1-5%)، ومعدلات التدفق (0.1-5m³/s) وظروف جودة المياه (pH3-11) لتحسين تخصيص موارد المياه واستخدامها.

مجالات التطبيق

البنية التحتية الزراعية

قنوات ري الأراضي الزراعية بما في ذلك القنوات الرئيسية والجانبية والحقلية لتوصيل المياه بكفاءة إلى المحاصيل.

الهندسة الهيدروليكية

قنوات نقل المياه-واسعة النطاق، ومجاري تصريف الخزانات، وأنظمة تصريف السدود لإدارة موارد المياه والتحكم في الفيضانات.

الهندسة البلدية

أنظمة تصريف مياه الأمطار وتجميع مياه الصرف الصحي في المناطق الحضرية لمنع التشبع بالمياه.

التطبيقات الصناعية

أنظمة صرف المصانع وقنوات توزيع مياه التبريد لإدارة المياه الصناعية.

معلمات الأبعاد

المعلمة	مواصفة	ملحوظات
أشكال المقطع العرضي-	مستطيل / U / شبه منحرف / شبه -دائري	لكل EN 1433 فئة D400
طول	1-6 م (قياسي)	قابلة للتخصيص
سمك الجدار	30-100 ملم	على أساس حساب الحمل

خصائص المواد

عنصر	مادة	الخصائص الرئيسية
قالب فولاذي	الفولاذ Q235B/Q345B	• قدرة تحمل 50 طن • أكبر من أو يساوي 1000 دورة قولبة
قالب بلاستيك	ABS/PP البلاستيك الهندسي	• أخف بنسبة 35% من الفولاذ • مقاومة للتآكل pH3-11

جدول المعلمات التقنية

المعلمة	المؤشر الفني	ملاحظات
كفاءة الإنتاج	القالب البلاستيكي: 10-30 قطعة/يوم	يعتمد على حجم القالب والعملية (الحقن / الختم) ووقت المعالجة
دورات ديمولدينغ	القالب البلاستيكي: أكبر من أو يساوي 500 دورة	المتعلقة بالمواد والصيانة؛ الرعاية المناسبة تطيل العمر
الأداء الهيدروليكي	معامل خشونة مانينغ (ن): 0.01-0.017	تقلل قيم "n" المنخفضة من مقاومة التدفق، مما يحسن الكفاءة
قوة ضاغطة	أكبر من أو يساوي 20MPa (بنية القناة)	يضمن عدم وجود تشقق/تشوه تحت الردم أو أحمال المركبات
درجة النفاذية	P6–P8	يمنع التسرب أثناء التشغيل العادي
التسامح الأبعاد	الطول: ±2 مم، العرض: ±2 مم، الارتفاع: ±3 مم	يتم تحقيق ذلك من خلال الآلات الدقيقة وتدابير مراقبة الجودة

ميزات المنتج

01/

أشكال ومواصفات متنوعة

قادرة على إنتاج مكونات قناة مسبقة الصنع بتكوينات مختلفة لتلبية المتطلبات الهيدروليكية عبر سيناريوهات هندسية مختلفة. على سبيل المثال، تعتبر القنوات المستطيلة مثالية للتطبيقات ذات التدفق العالي-والتطبيقات ذات المساحة-المحدودة؛ توفر القنوات على شكل U- كفاءة هيدروليكية فائقة لتصريف المياه ونقلها؛ توفر القنوات شبه المنحرفة ثباتًا معززًا للانحدار، وهو شائع الاستخدام في التعديلات التحديثية للقناة الأرضية. تضمن الأبعاد القابلة للتخصيص الأداء الهيدروليكي الأمثل استنادًا إلى معدلات التدفق والتدرجات وظروف الموقع.

02/

المزايا المادية

تتميز القوالب البلاستيكية الهندسية بأنها خفيفة الوزن، مما يسهل التعامل معها وتركيبها في-الموقع، وهي مفيدة بشكل خاص للمكونات الصغيرة مسبقة الصب-. تعمل مقاومتها للتآكل (المتوافقة مع الرقم الهيدروجيني 3-11 للمياه) على إطالة عمر الخدمة. تعتبر القوالب الفولاذية ذات القوة العالية مناسبة لقنوات العمل الكبيرة/الثقيلة- (على سبيل المثال، قنوات النقل الهيدروليكي أو أنظمة الصرف البلدية تحت أحمال المركبات)، وتوفر سعة تحميل تبلغ 50 طنًا ودورة قولبة واحدة000+.

03/

الأداء الهيدروليكي

تحقق أسطح القوالب المصنعة بدقة -معاملات خشونة مانينغ (n=0.010–0.017)، مما يقلل من مقاومة التدفق بنسبة 15–20% مقابل حلول -الصب- المصبوبة في مكانها. تحافظ المقاطع العرضية المحسنة- على أنظمة التدفق المستقرة، مما يمنع الترسيب / التنظيف لضمان التشغيل الموثوق به على المدى الطويل-.

04/

الأنظمة المشتركة

أنواع التوصيلات المتعددة: وصلات تناكبية (تركيب سريع)، واللسان-والأخدود (العزل المائي IP68)، وصنبور الجرس-المقاوم للزلازل-. تعمل الأقفال المتداخلة الميكانيكية على تعزيز الختم، بينما تناسب الوصلات التناكبية البسيطة تطبيقات الختم غير -الحرجة.

05/

كفاءة الإنتاج

وقت الدورة:القوالب البلاستيكية: 15-30 دقيقة/القطعة (قولبة بالحقن)؛ القوالب الفولاذية: 45 – 90 دقيقة للقطعة (الختم / الصب).

ديمولدينج: <5° draft angle design ensures smooth release for both plastic and steel components.

العملاء المستهدفون

مصانع الخرسانة مسبقة الصب

الإنتاج الضخم للمشاريع الزراعية / الهيدروليكية / البلدية / الصناعية.

المقاولون الهيدروليكيون

في-التصنيع في الموقع لنقل/تصريف المياه.

شركات الهندسة البلدية

أنظمة الصرف الصحي / مياه الأمطار في المناطق الحضرية.

فرق الري الزراعي

قنوات توصيل المياه للأراضي الزراعية.

الكلمات الرئيسية

قالب فلوم

قالب المسايل مسبقة الصب

قالب البوليمر المسايل

قالب المسايل-للخدمة الشاقة

قالب إنتاج عالي الكفاءة-

نظام قوالب المسايل المعياري

قيمة المنتج

ضمان الجودة

جودة مستقرة بأبعاد دقيقة (±1.5 مم/م)، أداء هيدروليكي/هيكلي ممتاز (أكبر من أو يساوي 20 ميجاباسكال)، متوافق مع ISO 9001 وEN 1433، مما يقلل من التسرب/الترسيب.

مراقبة التكاليف

تعمل القوالب عالية الكفاءة- (500+/1000+ دورات) على تقليل تكاليف الوحدة بنسبة 20–40%. مرونة المواد (على سبيل المثال، البلاستيك للقنوات الصغيرة) تقلل من نفقات النقل/التركيب بنسبة 30%.

كفاءة البناء

تعمل الوصلات القياسية على تقليل وقت التركيب بنسبة 45%، مما يجعلها مثالية لمشاريع الفيضانات/الصرف في حالات الطوارئ.

الاستدامة

يحقق الإنتاج المركزي نسبة 95% من استخدام المواد؛ تعمل المكونات الهيدروليكية المحسنة على توفير 25% من الماء مقارنة بالقنوات الأرضية.
